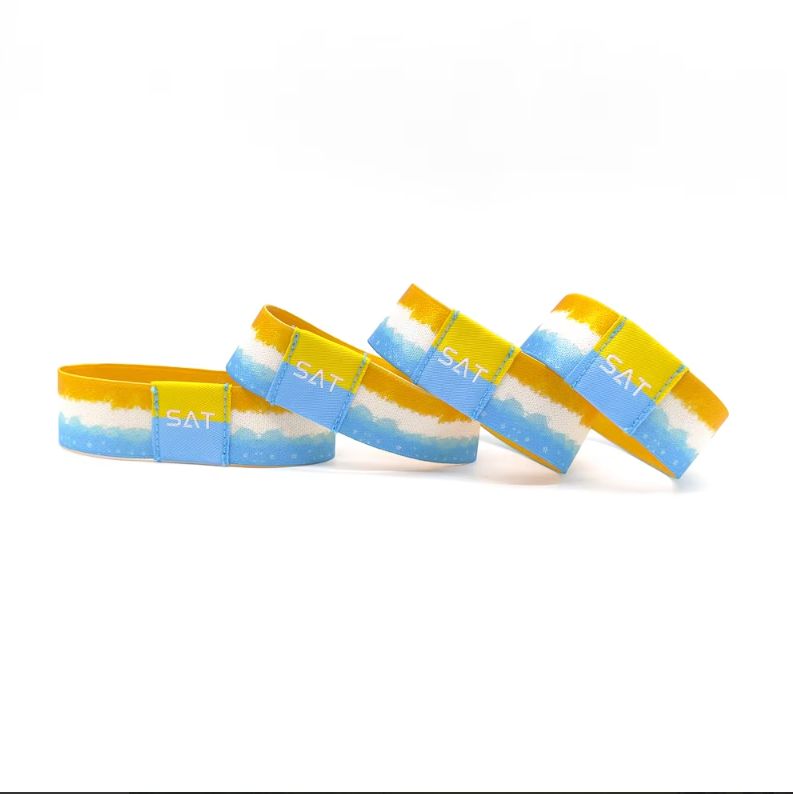

Какие функции делают браслеты с RFID-технологией простыми в сканировании?

Секундная транзакция, формирующая впечатление гостя

Открывается дверь. Происходит оплата. Фиксируется посещение сессии. Во всех случаях взаимодействие длится менее одной секунды, и гость уходит либо с приятным впечатлением, либо с лёгким раздражением. Всё зависит от того, считывается ли браслет с RFID с первого раза. Если считывание не происходит, гость инстинктивно встряхивает запястье, меняет положение руки или прижимает браслет к считывателю — и за ним начинает расти короткая очередь.

Надёжность сканирования — это не случайный результат. Это совокупный итог конструктивных решений, принятых за месяцы до того, как браслет попадёт на место проведения мероприятия. Геометрия антенны, расположение чипа, материал основы и даже толщина защитного слоя — всё это влияет на то, удастся ли считывание или нет. Понимание этих параметров превращает RFID-браслеты компонент, который иногда работает, в компонент, работающий предсказуемо достаточно для построения всей операционной модели места проведения мероприятия.

Конструкция антенны — это то место, где определяются физические параметры

Антенна внутри браслета RFID является единственным наиболее важным компонентом, влияющим на производительность сканирования. Она собирает энергию из поля считывателя и передаёт ответ микросхемы. Если антенна слишком мала, собранная энергия падает ниже порога активации микросхемы. Если её импеданс не согласован с микросхемой, сигнал отражается обратно вместо того, чтобы излучаться наружу. Если геометрия катушки сжата до неудобного соотношения сторон для размещения в узком браслете, дальность чтения уменьшается асимметрично: она лучше работает в одной ориентации и хуже — в другой.

Для браслетов высокой частоты, работающих на частоте 13,56 МГц, хорошо настроенная антенна обычно представляет собой плоскую спиральную катушку с несколькими витками. Количество витков, ширина проводника и расстояние между проводниками определяют индуктивность, которая должна резонировать с ёмкостью микросхемы. Здесь важны допуски при изготовлении: даже незначительное отклонение ширины проводника смещает резонансную частоту настолько, что снижается дальность считывания. Производство качественных антенн требует травления или печати с сохранением стабильной геометрии на тысячах единиц продукции, поскольку партия с изменяющимся импедансом приводит к соответствующей партии нестабильных считываний на шлюзах.

Выбор микросхемы — это компромисс между объёмом памяти, скоростью и совместимостью

Микросхема, прикреплённая к антенне, определяет поведение браслета при сканировании. Микросхемы, соответствующие стандарту ISO 15693 (стандарт для карт средней дальности действия), обеспечивают умеренную дальность чтения и уникальный идентификатор, подходящий для базового контроля доступа. Они являются основой решений для фестивалей и конференций. Микросхемы, соответствующие стандарту ISO 14443 (изначально разработанному для карт близкого действия — платёжных и транспортных), поддерживают более высокие скорости передачи данных и более надёжное шифрование. Когда браслет должен обрабатывать платёжную транзакцию или хранить расписание доступа на несколько сеансов, семейство 14443 предоставляет функциональные возможности, недоступные в стандарте 15693.

Компромисс проявляется в дальности чтения. Чипы стандарта ISO 14443, как правило, работают на меньших расстояниях по сравнению с чипами стандарта 15693, поскольку стандарт 14443 оптимизирован для касания на близком расстоянии, а не для сканирования при проходе. Объект, где требуется бесконтактное сканирование при входе, скорее всего, выберет стандарт 15693. Объект, для которого приоритетными являются безопасность платежей и возможность хранения нескольких приложений, предпочтёт стандарт 14443 и примет несколько меньшую дальность чтения. Ни один из этих чипов не является универсально лучшим. Правильный выбор зависит от того, является ли основной сценарий сканирования проход через турникет, терминал платёжной системы или контрольная точка отслеживания сессий.

Человеческое тело — это главное препятствие, а расположение браслета — это обходное решение

РЧ-энергия и вода плохо совместимы, а человеческое тело примерно на шестьдесят процентов состоит из воды. Когда РЧ-браслет находится непосредственно в контакте с влажной кожей в жаркий летний день, тело поглощает часть поля считывателя и расстраивает резонанс антенны. Дальность чтения, составлявшая комфортные пятнадцать сантиметров в лабораторных условиях, снижается до пяти сантиметров и менее в реальных условиях. Это не дефект. Это физика, и подобное происходит на каждом уличном фестивале и в каждом переполненном крытом стадионе.

Практическая контрмера заключается в создании разделения между антенной и кожей, даже на миллиметр-два. Немного более толстая основа браслета, рельефная внутренняя поверхность, создающая воздушные зазоры, или защитный слой с низкой диэлектрической проницаемостью — всё это помогает. В некоторых конструкциях браслетов RFID-вставка интегрируется внутрь пластикового или силиконового корпуса, который естественным образом отдаляет антенну от запястья. В других решениях чип и антенная сборка размещаются внутри жёсткого модуля, который пользователь крепит на внешней стороне запястья. Для мероприятий, где участники носят браслеты несколько дней подряд — в том числе во время душа и сна — сохранение такого разделения на протяжении всего времени становится частью технического задания на проектирование.

Полевой кейс: когда партия полностью исправных чипов сканируется крайне плохо

На среднем по масштабу конгрессе заказали браслеты с RFID-метками для отслеживания посещения сессий и контроля доступа. Спецификация чипа была надёжной. Конструкция антенны уже успешно использовалась на предыдущих мероприятиях. Лабораторные испытания поступивших образцов показали стабильную дальность чтения и быстрое время транзакций. При внедрении на месте примерно каждый восьмой сканирование требовало повторной попытки, а некоторые считыватели рядом с металлическими дверными рамами вообще не улавливали сигнал от определённых браслетов.

Расследование выявило две причины проблемы, которые в лаборатории не воспроизводились. Во-первых, материал браслета — мягкий тканый полиэстер — позволял антенне изгибаться и плотно прилегать к запястью, устраняя воздушный зазор, сохранённый при плоском размещении образцов в лабораторных испытаниях. Во-вторых, на месте проведения мероприятия недавно обновили дверные рамы до матовой нержавеющей стали, которая отражала поле считывателя и создавала стоячие волны, формирующие «мёртвые зоны» прямо на пути движения посетителей. Для будущих мероприятий решение включало переход на конструкцию браслета с более жёстким карманом для вставки (inlay pocket), препятствующим деформации при прилегании к телу, а также корректировку расположения считывателей — антенны были удалены от металлических поверхностей как минимум на тридцать сантиметров.

Источник: данные полевых испытаний на конференции. Скорости считывания измерялись при использовании одинаковых микросхем и антенн; единственной переменной была конструкция браслета. Модель считывающего устройства и версия прошивки оставались неизменными.

Выбор частоты определяет весь рабочий процесс сканирования

RFID-системы низкой, высокой и сверхвысокой частоты обеспечивают разные впечатления от сканирования. Системы низкой частоты (около 125 кГц) хорошо проникают через тело и надёжно работают во влажных условиях, но их скорость считывания невелика, а дальность действия очень мала. При использовании LF-браслетов на объекте требуется взаимодействие «приложи и подожди» на каждом контрольном пункте. Такой подход подходит для дверей с контролируемым доступом, но создаёт узкие места на входных пунктах с высокой пропускной способностью.

Системы высокой частоты (13,56 МГц) обеспечивают более быстрое считывание и поддерживают шифрование, поэтому они являются стандартным выбором для совмещённых приложений контроля доступа и оплаты. Дальность считывания находится на практически удобном уровне: достаточно близко, чтобы требовалось намеренное прикладывание устройства, но достаточно далеко, чтобы исключить случайное считывание с соседних полос. Системы сверхвысокой частоты (УВЧ), работающие в диапазоне 860–960 МГц, способны одновременно считывать несколько браслетов на расстоянии нескольких метров. Эта возможность позволяет реализовать бесконтактное сканирование при проходе, однако она также повышает риск перекрёстного считывания — когда считыватель фиксирует браслеты из соседней очереди. Настройка УВЧ-систем под конкретное место проведения мероприятий требует тщательной регулировки уровня мощности и формирования диаграммы направленности антенны; эти задачи предполагают проведение пусконаладочных работ непосредственно на месте, а не установку «подключи и работай».

Кодирование и структура данных имеют такое же значение, как и физический браслет

Физически хорошо спроектированный браслет может обеспечивать медленное сканирование, если данные на чипе структурированы неоптимально. Считыватели работают максимально быстро, когда уникальный идентификатор чипа сохранён в стандартизированном формате, который прошивка считывателя распознаёт без необходимости парсинга пользовательских полей данных. Если браслет содержит дополнительную информацию — учётные данные для доступа, разрешения на сессию или балансы хранящихся средств — время выполнения операции чтения увеличивается пропорционально объёму передаваемых данных и сложности процедуры аутентификации.

Практическое правило заключается в том, чтобы хранить на чипе только минимально необходимые данные, а всё остальное выгружать во внешнюю базу данных, к которой считыватель обращается после захвата идентификатора. Считывание, при котором захватывается только UID, завершается за миллисекунды. Считывание, при котором происходит чтение, расшифровка и проверка многосекторной структуры данных, занимает больше времени и повышает вероятность сбоев в ходе транзакции. Для высокопроизводительных шлюзов наиболее лёгкая модель данных, как правило, обеспечивает самую стабильную производительность сканирования.

Vibbon работает со всеми типами материалов для браслетов: тканевыми, с сублимационной печатью, силиконовыми, атласными и пластиковыми. Это обеспечивает гибкость подбора физического носителя в соответствии с требованиями RFID-вставки к жёсткости, отдалённости от кожи и защите от внешних воздействий. Производственная настройка, учитывающая взаимодействие расположения чипа, целостности антенны и герметизации с реальными условиями эксплуатации, помогает операторам мероприятий получать браслеты, которые работают у входа так же, как указано в технической спецификации. Для площадок и организаторов, оценивающих успех по скорости сканирования и длине очередей, внимание к радиочастотным характеристикам на уровне производства — это разница между бесперебойным проходом и очередью, растянувшейся до парковки.
